雷达液位计：原理、应用与核心技术解析

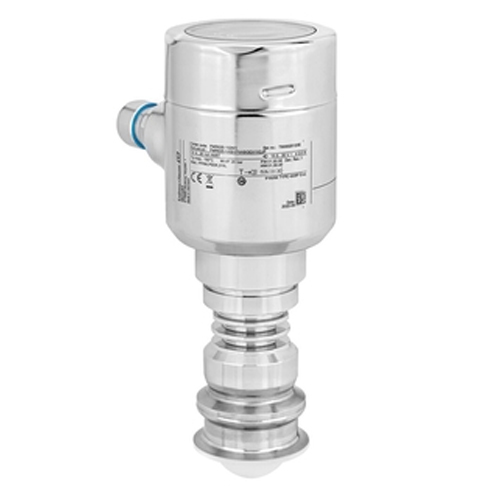

一、雷达液位传感器的定义与工作原理

1. 信号发射：传感器的天线向被测介质表面发射高频微波信号（通常为 6-80GHz），微波以光速在空气中传播。
2. 信号反射：微波信号到达物料表面后，部分能量被反射回传感器。
3. 时间差计算：传感器内置的计时器记录信号发射与接收的时间差（Δt），根据公式 “距离 =（光速 ×Δt）/2”（除以 2 是因为信号往返传播），即可算出传感器到物料表面的垂直距离。
4. 液位转换：结合容器的总高度，传感器将距离数据转换为实际液位值，并通过标准信号（如 4-20mA 电流信号或数字信号）输出给控制系统。

这种测量方式不受物料的物理特性（如粘度、密度）影响，即使在高温、高压、多粉尘的环境中，仍能保持稳定的测量精度 —— 这也是雷达液位传感器区别于其他物位测量设备的核心优势。

二、雷达液位传感器的核心技术要点

1. 类型划分：接触式与非接触式的差异

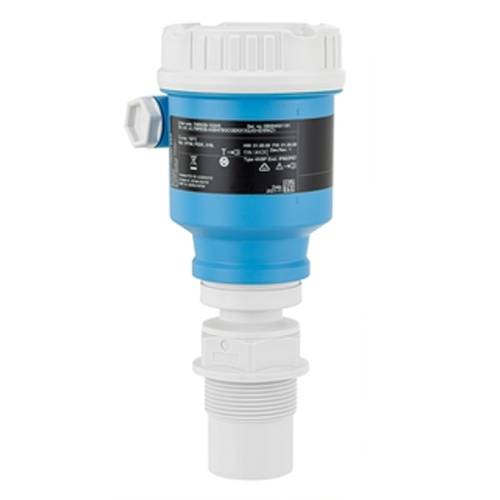

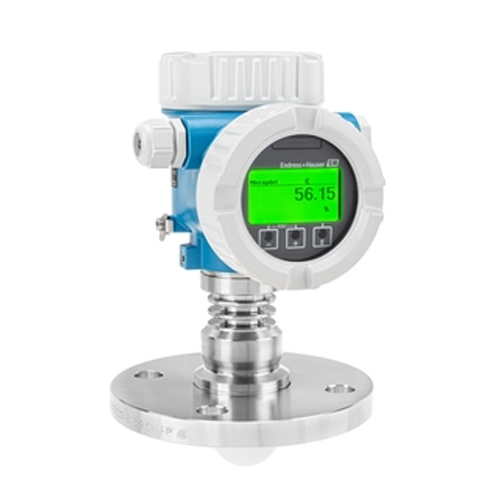

• 非接触式雷达（TAR，Through Air Radar）：传感器安装在容器顶部，天线与物料无物理接触，微波信号通过空气传播并反射。其优势在于无需担心物料粘附或腐蚀问题，适用于高粘度、腐蚀性强的介质（如原油、酸碱溶液）。例如在食品行业的糖浆储罐中，非接触式雷达可避免糖浆粘附天线导致的测量误差。
• 接触式雷达（GWR，Guided Wave Radar）：通过金属探头（如钢缆、棒式探头）引导微波信号沿探头传播，信号在探头与物料接触点被反射。这种设计的优势是抗干扰能力更强，尤其适用于易产生蒸汽、泡沫的工况（如污水处理池），但需要定期清洁探头以防止物料粘附影响信号传输。

2. 校准方法：确保测量精度的关键步骤

• 设置参考点：首先确定 “空罐” 和 “满罐” 两个基准点。空罐时，传感器测量到的距离为容器总高度，对应输出信号的下限（如 4mA）；满罐时，距离为 0，对应信号上限（如 20mA）。
• 线性校准：在空罐与满罐之间选取若干中间点（如 25%、50%、75% 液位），通过人工测量或标准量具确定实际液位，调整传感器的输出信号使其与实际值匹配，确保整个测量范围的线性精度。
• 动态补偿：部分高端传感器具备自动补偿功能，可根据环境温度、压力的变化实时修正微波传播速度，进一步降低误差。

3. 与超声波传感器的核心差异

例如在高温蒸汽管道的液位测量中，超声波传感器会因蒸汽导致声波衰减，而雷达传感器可穿透蒸汽正常工作；在粉尘浓度高的水泥厂料仓中，雷达传感器的微波信号不受粉尘影响，而超声波信号会被粉尘散射，导致测量失效。

三、雷达液位传感器的典型应用场景

• 石油和天然气行业：在原油储罐、天然气分离器中，非接触式雷达可耐受高温高压环境，准确测量液位以避免溢出或抽空；接触式雷达则适用于含气原油的液位测量，通过探头引导信号穿透气泡层。
• 化学加工行业：对于硫酸、烧碱等腐蚀性介质，非接触式雷达的防腐天线（如 PTFE 涂层）可防止腐蚀，同时避免介质粘附影响测量；在反应釜的液位监控中，雷达传感器可实时反馈物料反应过程中的液位变化，确保反应安全。
• 食品和饮料行业：在糖浆、果汁等粘性液体的储罐中，非接触式雷达可避免清洁死角，符合食品卫生标准（如 3A 认证）；在啤酒发酵罐中，雷达传感器可穿透泡沫层，准确测量实际液位。
• 制药行业：在无菌制剂的储罐中，雷达传感器的非接触式测量可避免污染风险，同时其高精度（误差≤0.1%）能满足制药工艺对物料量的严苛要求。
• 水和废水管理：在污水处理厂的沉淀池、污泥储罐中，接触式雷达（GWR）可穿透水汽和污泥表面的浮渣，稳定测量液位，为污水处理流程的自动化控制提供数据支持。

四、总结：雷达液位传感器的技术价值与发展趋势

雷达液位传感器通过微波技术的创新应用，解决了传统物位测量设备在复杂工况下的精度难题，其非接触式测量、抗干扰能力强、适用范围广等特点，使其成为工业自动化领域的 “标配” 设备。随着工业 4.0 的推进，雷达液位传感器正朝着智能化（如集成 AI 算法实现自诊断、自适应校准）、无线化（支持 LoRa、5G 等无线通信）、小型化（适应微小型容器测量）方向发展。
